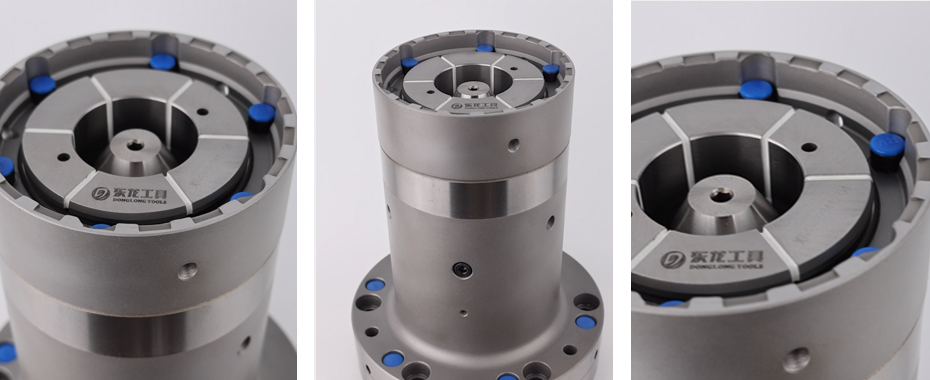

磨齿夹具（加工汽车副轴齿轮）

磨齿工艺是齿轮齿面淬硬后消除热处理变形，进而提高精度和改善齿面粗糙度的主要方法。东龙制造的磨齿夹具能有有效的提高齿轮的质量和使用性能，广泛应用在变速器行业。磨齿主要是为了提高齿轮的质量和使用性能，因此磨齿工艺对齿轮工件的定位、夹紧提出了较高的要求，磨齿夹具的制造及安装精度直接影响齿轮工件成品齿形及齿向误差的控制。

在线咨询

181-9110-9367

product

产品特点

精度可达
0.0015mm
磨削精度可达
4-5级
寿命可达
200000次
效率提升
2倍

高精度提高齿轮精度和改善齿面粗糙度，磨削精度可达4-5级，具备较高加工工艺，广泛应用在汽车变速器行业
结构简单结构简单，安装起来稳定可靠，减少误差，使加工工件有良好的高精度夹紧定位
设计优化定制夹具在设计时能够充分考虑机床结构和砂轮的工作范围，减少出现错误的机会

减少误差对于较大的加工件，装夹基准面优选零件的最大定位基准，并采用上压盖浮动支撑，减少误差
快速换产磨齿夹具可实现快速换产和多产品快速切换
自动化装夹高精度夹紧定位，配合机械手实现自动化装夹，有效提高加工齿轮的效率和质量

PRODUCT

产品细节

product

技术参数

名称/Name	扭矩/Torque	拉力/Pull	精度/Accuracy	重量/Weight	夹持范围/Range
型号一	—	1.5-2MPa	0.003mm	18kg	Φ16-Φ20
型号二	—	1.5-2MPa	0.003mm	23kg	Φ20-Φ28
型号三	—	1.5-2MPa	0.003mm	26kg	Φ26-Φ38
型号四	—	1.5-2MPa	0.003mm	30kg	Φ36-Φ54
型号五	—	1.5-2MPa	0.003mm	35kg	Φ50-Φ80
型号六	—	1.5-2MPa	0.003mm	40kg	Φ100-Φ120
型号七	—	1.5-2MPa	0.003mm	45kg	Φ110-Φ160

product

公司实力

: 01高新技术强夯夹具性能
· 具备高新技术研发人才，成功研发制造齿轮加工全工序工装夹具；
· 源于德国技术标准，能高度契合智能化无人化工厂对夹具的高要求。

02经验团队深度赋能定制
· 团队具备30+年行业经验，具备多年进口夹具国产化经验；
· 为客户提供满足需求的解决方案，助力解决各类加工难题。

: 03精益制造保障高精品质
· 严格按ISO9001执行过程控制，确保每一道工序符合高质量标准；
· 采用军工品质热处理工艺，配有高精度检测设备，确保夹具稳定性能。

04信息化管理确保准时交付
· 可视化MES管理系统，全程跟踪生产进度；
· 生产管理团队配有专职跟单员，确保订单按期交付。

product

服务支持

全方位工艺评估
具有丰富经验的技术人员，对工艺开展全方位评估，并出具规范报告。
夹具方案设计
齿轮夹具的设计直接决定齿轮加工的质量和使用寿命，东龙每年按需设计5000+方案。
夹具功能定制
正确地选定定位基准定位方法和定位元件模块化设计，力求简单、合理，便于制造。
夹具升级调优
改造优化旧工装夹具提供易损件更换服务让旧夹具发挥新能量。

东龙快换精密齿轮夹具定制源于德国技术标准全面成熟的技术方案
