对于非制造业领域的人士而言,夹具或许是个较为陌生的概念。尽管统称为“夹具”,但它们因用途不同而呈现出多样化的尺寸与形态。以下是对夹具的功能及应用方式的简要介绍。
夹具,作为加工过程中用于稳固工件、引导加工的辅助设备,又称辅助工具。比如,在将背面呈曲面状的工件置于平坦工作台并用螺丝固定时,稳固工件颇为困难,稍有不慎便可能导致螺丝倾斜。此时,若能使用贴合工件曲面的支架,即可显著提升工件的稳定性,便于作业,这便是夹具基本原理的体现。
夹具的作用不仅限于提升作业稳定性,还包括确保质量一致性和提高生产效率等。鉴于使用场景与目的各异,夹具的材质与形状也各不相同。

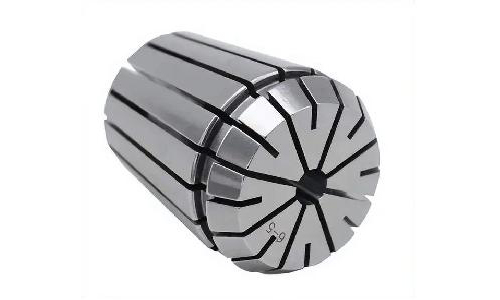

弹簧夹套:常用于夹紧工件或刀具,其锥形部分设有直槽夹头,内部为中空结构。通过与机床上的锥形孔配合,当弹簧夹头受到轴向拉力时,夹头会在锥形孔内发生位移,利用锥形结构与直槽设计,使夹头内孔收缩,从而牢固夹紧零件或刀具。弹簧夹套是极为常见的夹具类型。

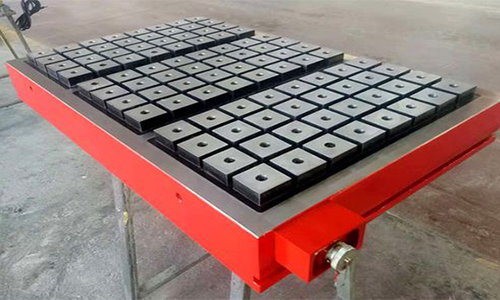

磁力平台:凭借其磁力特性,能够轻松地将无固定位置的零件吸附在工作台上进行加工,操作简便。

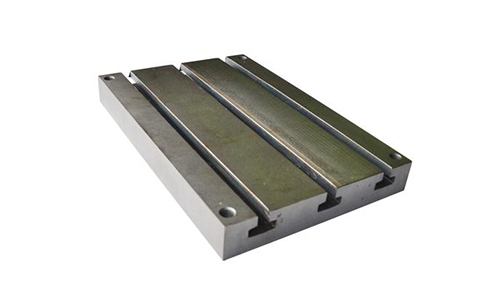

T型槽工作台:作为工业量具的一种,主要用于固定工件,是钳工调试、装配、维修设备的基础平台。

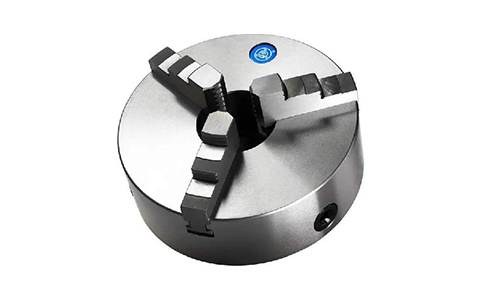

卡盘:机床上用于夹紧工件的机械装置,通过活动卡爪的径向移动实现工件的夹紧与定位。常安装于车床、磨床等设备上,也可配合分度装置用于铣床和钻床。在车间中,卡盘的数量往往超过车床,是车床运行不可或缺的部分。
夹具在制造业中扮演着与机床、工具同等重要的角色,对于机械设计而言,深入考虑加工所需的夹具设计,有助于降低成本、提升产品质量等多方面效益。
