滚齿夹具在齿轮制造的设计和运用

随着制造业的发展，为了适应激烈的市场竞争，满足顾客的实际需求，各企业更加关注产品质量及生产效率，而产品的快速切换需要夹具支持。当今，快换涨套夹具在制造业中的重要性日渐显著，为了充分发挥其作用，本文主要探讨滚齿夹具在齿轮加工中的设计与运用。
在机械加工中滚齿具有常见性，因此，其夹具设计十分关键。　　滚齿夹具是滚齿加工中的重要部件，对被加工零件起直接固定的作用，将直接影响加工的度和质量。

在设计过程中以不同设备为依据，设计各异的工装。经调查发现，普通滚齿机的夹具设计具有简便性，通过纯手工方法，安装上下垫、螺母与滚胎，其难以设计涨套夹具，因此，以数控滚齿机为研究对象，其工装为直心轴与上下垫，主要是借助滚齿机液压系统夹紧实现的，此时的心轴缺点明显，即：装夹困难、劳动强度大。为解决这些问题，可以应用滚齿弹簧夹具。

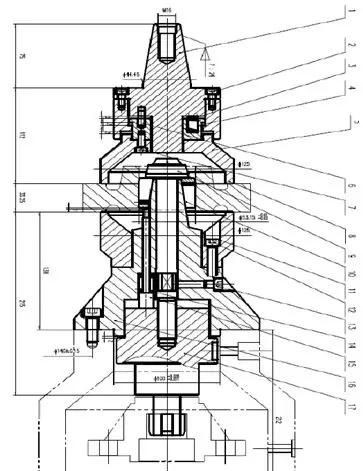

滚齿快换夹具结构图


1.机床连接块 2、7、12紧固螺栓 3.弹簧 4.中间连接块 5.滚齿压盖 6、13、14定位销 8.工件 9.拉杆 10.涨套 11.滚齿下垫 15.套筒 16.滚齿底座 17.定位块
滚齿弹簧夹具是由3部分构成的，其中上部分发挥着压紧作用，中间部分为衔接、下部分为稳定。各零件和机床连接后，加工时均处于固定状态，从而保证了工件稳定性。经应用实践显示，该夹具的优点为：第一，较强的自动化，在机床自动升降工件上，减少了劳动强度；第二，良好的准确性，因涨套具备涨开功能，其消除了工件内孔和工装安装间的间隙，从而提高了其定位精准性与可靠性；第三，高质量及便捷性，加工工件符合了工艺要求，弹簧套便于安装与取下。但它也存在不足，即缺少经济性。但工艺一直都存在着上升空间，不断发现不足并不断升级工艺，谓之“工匠精神”。
