齿轮制造的关键工艺流程是什么?

来源: | 发布日期:2024-06-11
齿轮是机械系统的关键基础零部件之一,在汽车、工程机械、机器人、航空航天、能源装备、国防等领域发挥着重要的作用。齿轮被广泛应用于各类机器,在不同构件之间实现动力的传递,齿轮的加工质量直接影响其实际工作状况,包括传动精度、振动噪声、疲劳寿命等。
因此,对齿轮的加工效率和精度的要求也越来越高。齿轮夹具是实现齿轮高速髙精加工的重要工艺手段和措施,对提高齿轮加工质量和效率具有十分重要的作用,而高性能的齿轮机床夹具系统是实现高速高精度齿轮加工的核心。本文主要针对圆柱齿轮的加工开展介绍。

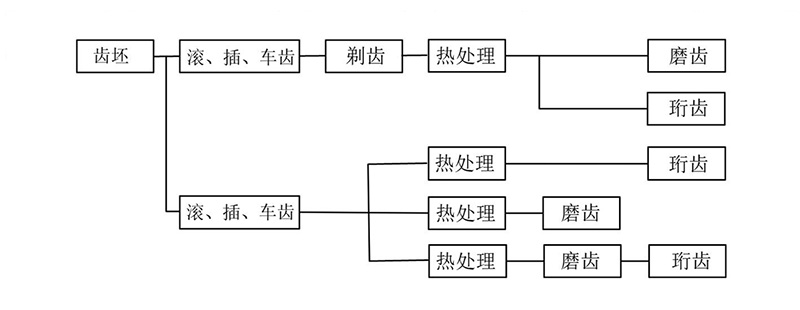

通常的齿轮加工工艺流程中,齿坯经过滚、插、车、剃等加工,以及热处理后为了消除存留的齿形误差而进行的以磨齿、强力珩齿为主的精加工。下图1为齿轮加工主要工艺流程图。

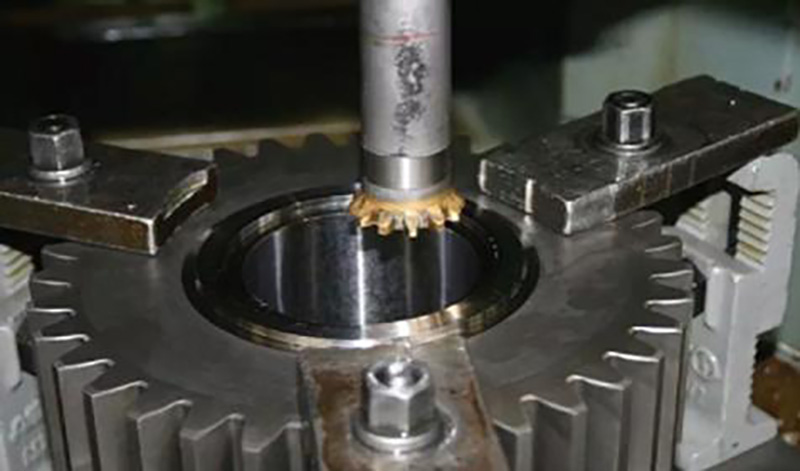

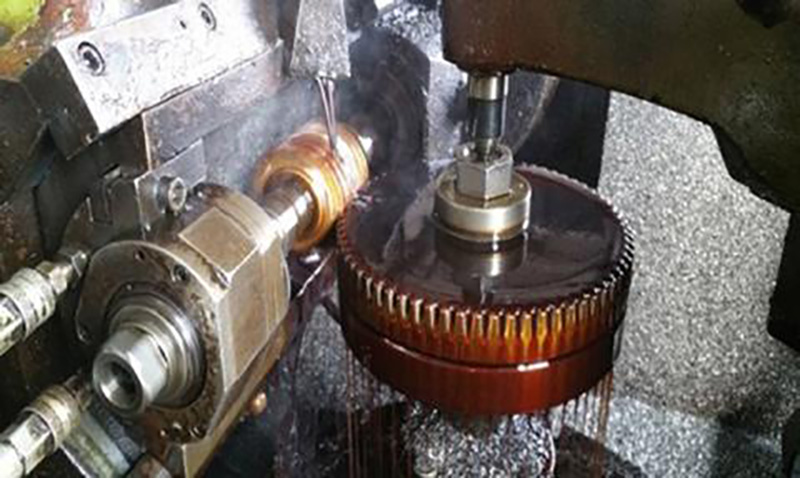

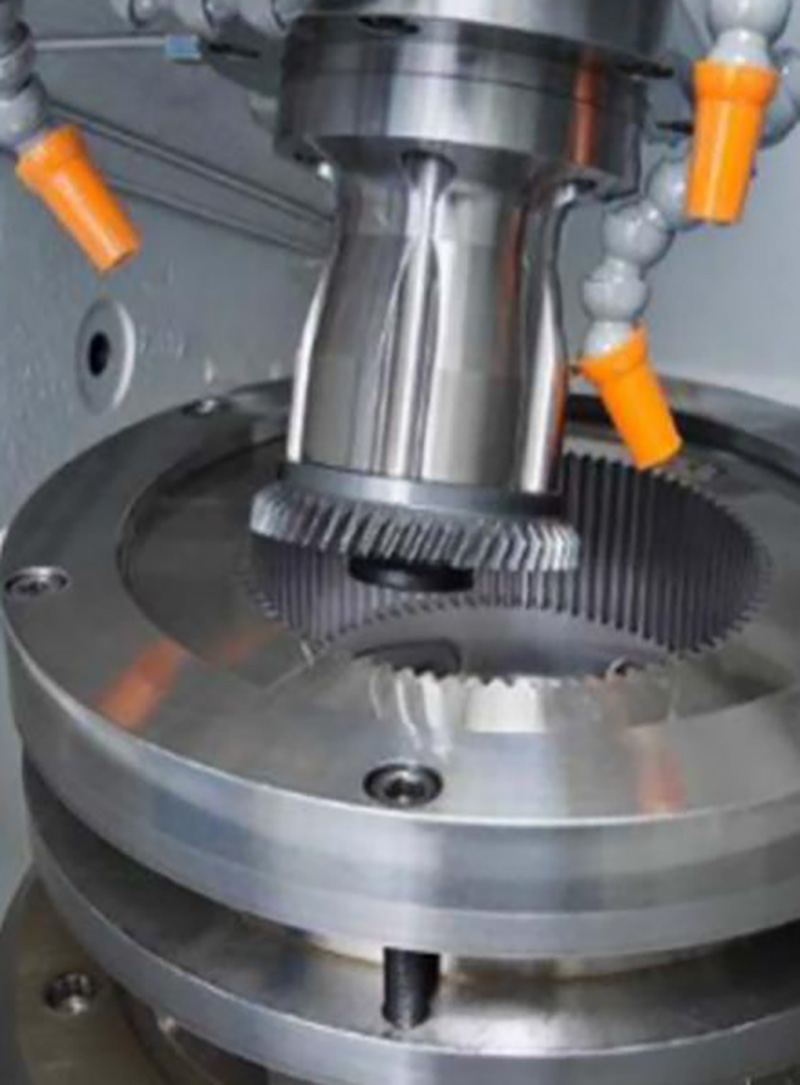

滚齿是齿轮加工中生产率较高、应用最广的加工方法 之一,滚齿工艺既能够加工圆柱齿轮,也可加工蜗轮及其 他类型齿轮,且可以获得较高运动精度,但相对表面粗糙度较差。插齿加工齿形精度和粗糙度较好,但齿轮运动精 度较差,插齿主要适用于齿轮的内齿加工以及一些受结构干涉的外齿加工。车齿主要利用齿轮型刀具与工件之间进 行强制啮合,按空间展成法切制齿轮齿面,具有材料去除 率高、成形精度好等优点,近期应用和发展较快。三种加 工方法如图2、图3和图4所示。
