薄膜卡盘介绍和工作原理

来源: | 发布日期:2024-05-28

目前在精密机床上一般使用的是以下两种具有柔性的精密卡盘 。一种是液压卡盘,其缺点是在使用过程中,由于活动卡爪的磨损而降低定心精度,且卡盘尚需一液压马达作动力源,其整体结构庞大;另一种是薄膜卡盘,它不存在上述缺点并在一定程度上能满足其工作要求。

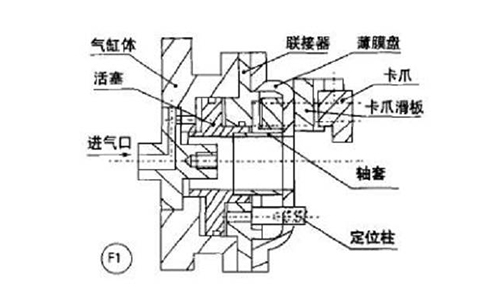

由于薄膜卡盘在使用过程中能保持稳定的精度,不受操作者 技术水平的影响,且可快速装夹和远距离控制,因此它在批量和自动生产系统更能发挥优越性。图1所示的薄膜盘,其关键零件是一个环形的薄膜盘,其厚度自外径向中心逐步增加,薄膜盘上固定有按圆周间隔为90°分布的四块带有燕尾槽的滑板,每块滑板上装有 一个可径向调整的刚性卡爪。径向调整卡爪的位置,便可夹紧不同直径的工件。薄膜盘外端面与联接器固接,此联接器又与活塞气缸联接为一体。

未标题-2


< 图1 薄膜卡盘的结构 >

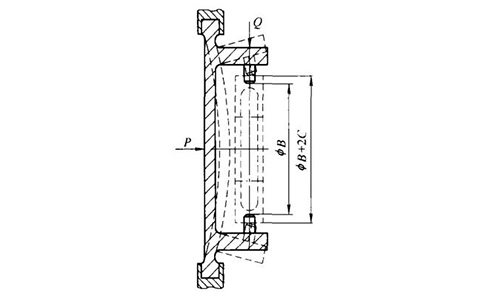

薄膜卡盘的工作原理如图2。在外力P的作用下,卡盘的膜片产生弯曲并造成变形,使卡爪转动一个角度,这时,固定在卡爪中的夹紧螺钉与卡爪一起作径向移动,同时也转过相同的角度,因此各个卡爪止夹紧表面的初始直径B胀大并等于B+2C(图中虚线表示),其中C是每个夹紧螺钉的移动量,B应小于工件定位基准直径的最小值。当力P停止作用后,膜片、卡爪及夹紧螺钉一起企图恢复到原来自由位置,但由于工件直径大于B,所以膜片只能仍然处于变形状态下,夹紧工件的力即由此弹性变形而形成,这夹紧力的大小由变形量2C(工件直径与直径B之差)决定。2C值越大,夹紧工件的力也越大。薄膜卡盘既可以夹紧外表面,也可以夹紧内表面,在夹紧工件的内表面时,使膜片产生弯曲的力P与图示方向相反。

未标题-3


< 图2 薄膜卡盘的工作原理  >


在设计薄膜卡盘时,一定要考虑卡盘的夹紧力,如果夹紧力过大,则容易使工件产生过大变形,从而导致工件被释放后,被加工表面不圆。如果夹紧力太小会造成夹不紧工件,而使工件在加工过程中脱落,出现事故。


【本文标签】 精密卡盘 薄膜卡盘
